Brancher un four professionnel, une pompe à chaleur ou une borne de recharge sur une prise triphasée ne se fait pas comme on branche un grille-pain. Le triphasé distribue le courant sur trois phases distinctes, ce qui change la donne pour le câblage, la protection et le respect de la norme NF C 15-100. Voici ce qu’un bricoleur doit maîtriser avant de toucher au tableau.
Triphasé dans un logement : pourquoi la norme NF C 15-100 distingue les circuits
En monophasé, un seul fil de phase alimente tous les circuits. En triphasé, trois fils de phase coexistent dans le tableau. Chaque circuit doit être raccordé à une phase précise, et l’ensemble doit rester équilibré pour éviter les déclenchements intempestifs du disjoncteur de branchement.
La norme NF C 15-100 impose que chaque circuit spécialisé parte directement du tableau de répartition, avec sa propre protection. Pour une prise en triphasé, cela signifie un disjoncteur tétrapolaire dédié et un câble adapté à l’intensité de l’appareil raccordé.
Vous avez déjà remarqué qu’un tableau triphasé comporte des rangées de disjoncteurs répartis sur trois barres ? C’est la traduction physique de cette obligation d’équilibrage. Chaque phase doit supporter une charge comparable, sinon le différentiel en tête peut déclencher sans raison apparente.
Prise en triphasé : quel type installer selon la norme

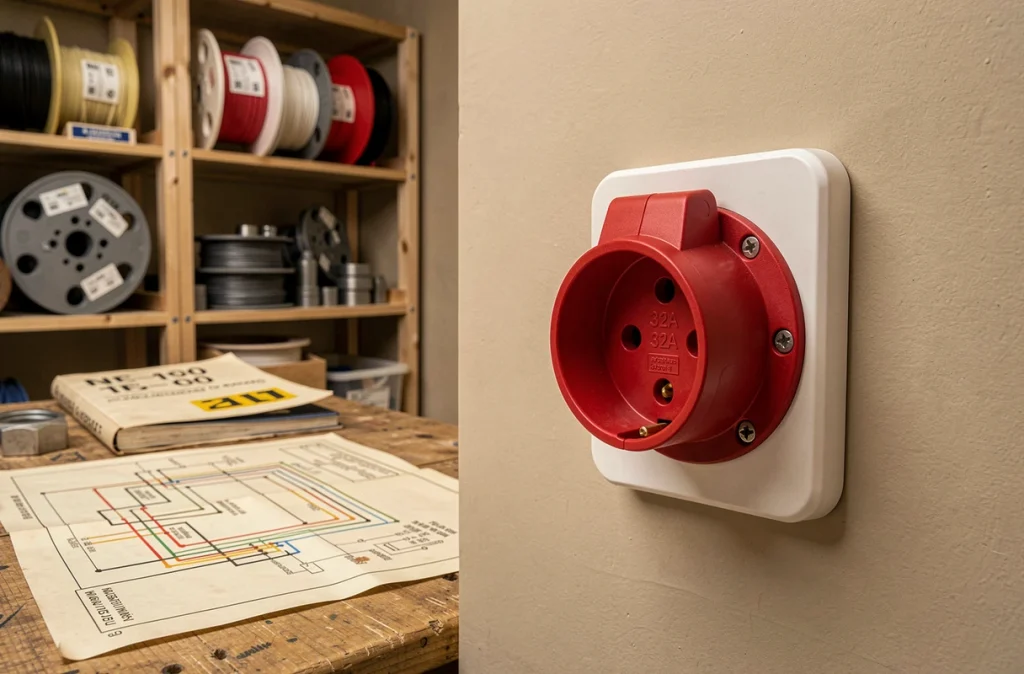

Une prise en triphasé n’a pas le même format qu’une prise classique 2P+T. La norme NF C 15-100 ne décrit pas un modèle unique : le choix dépend de l’intensité et du nombre de pôles nécessaires.
Prises 3P+T et 3P+N+T
Une prise 3P+T (trois phases plus terre) convient aux appareils qui n’utilisent pas le neutre, comme certains moteurs d’atelier. Une prise 3P+N+T (trois phases, neutre et terre) est requise quand l’appareil a besoin du neutre en complément des trois phases, ce qui est le cas de la plupart des bornes de recharge triphasées et de certains fours professionnels.
- Prise 16 A tétrapolaire : adaptée aux petits équipements triphasés (compresseur d’atelier, machine-outil légère). Circuit protégé par un disjoncteur tétrapolaire calibré en conséquence.
- Prise 32 A tétrapolaire : utilisée pour les appareils plus gourmands (cuisinière triphasée, borne de recharge). Le câble doit avoir une section suffisante pour supporter l’intensité sans échauffement.
- Socle fixe mural ou boîtier industriel : la norme impose un indice de protection adapté à l’environnement (intérieur sec, garage, extérieur). Un socle IP44 minimum est recommandé en garage.
Le socle de prise triphasée doit être alimenté par un circuit spécialisé dédié, jamais partagé avec un autre appareil. C’est une exigence directe de la NF C 15-100.
Protection différentielle en triphasé : le piège du type de DDR
La protection des personnes passe par un dispositif différentiel résiduel (DDR) en tête de groupe. En monophasé, un interrupteur différentiel de type A ou AC suffit dans la plupart des cas. En triphasé, la situation se complique.
Pour une borne de recharge triphasée, la norme NF C 15-100-7-722 impose un DDR 30 mA individuel pour chaque borne ou prise renforcée. Le type B est obligatoire pour les bornes triphasées, sauf si la borne intègre une détection de courant de fuite continu (6 mA DC), auquel cas un type A ou F reste admis.
Pourquoi ce détail compte-t-il pour un bricoleur ? Parce qu’un DDR de type A classique ne détecte pas les composantes continues. Or, les chargeurs embarqués de véhicules électriques génèrent ce type de fuite. Installer un mauvais DDR revient à supprimer la protection contre l’électrocution dans certains scénarios de défaut.
Tableau récapitulatif des protections
| Usage triphasé | Type de DDR requis | Calibre disjoncteur |
|---|---|---|
| Machine d’atelier (moteur simple) | Type A ou AC (selon circuit) | Tétrapolaire, calibré selon puissance |
| Borne de recharge IRVE triphasée | Type B (ou A/F si détection 6 mA DC intégrée) | Tétrapolaire dédié |
| Cuisinière triphasée | Type A | Tétrapolaire 32 A |
Borne de recharge triphasée et NF C 15-100-7-722 : la partie de la norme que les bricoleurs ignorent
La NF C 15-100 n’est plus un document unique. Elle est désormais éclatée en plusieurs parties, dont la NF C 15-100-7-722 dédiée aux infrastructures de recharge de véhicules électriques. Cette partie annule et remplace l’ancien guide UTE C 15-722 et plusieurs fiches d’interprétation.
Concrètement, si vous installez une borne triphasée chez vous, ce texte spécifique s’applique en plus des règles générales. Il impose un circuit spécialisé dédié depuis le tableau, avec un DDR 30 mA individuel par point de charge.
Un bricoleur qui se fie à une « NF C 15-100 » générique sans vérifier quelle partie et quelle édition est citée risque de monter un circuit non conforme. Vérifiez toujours la référence exacte de la norme avant de dimensionner votre installation.

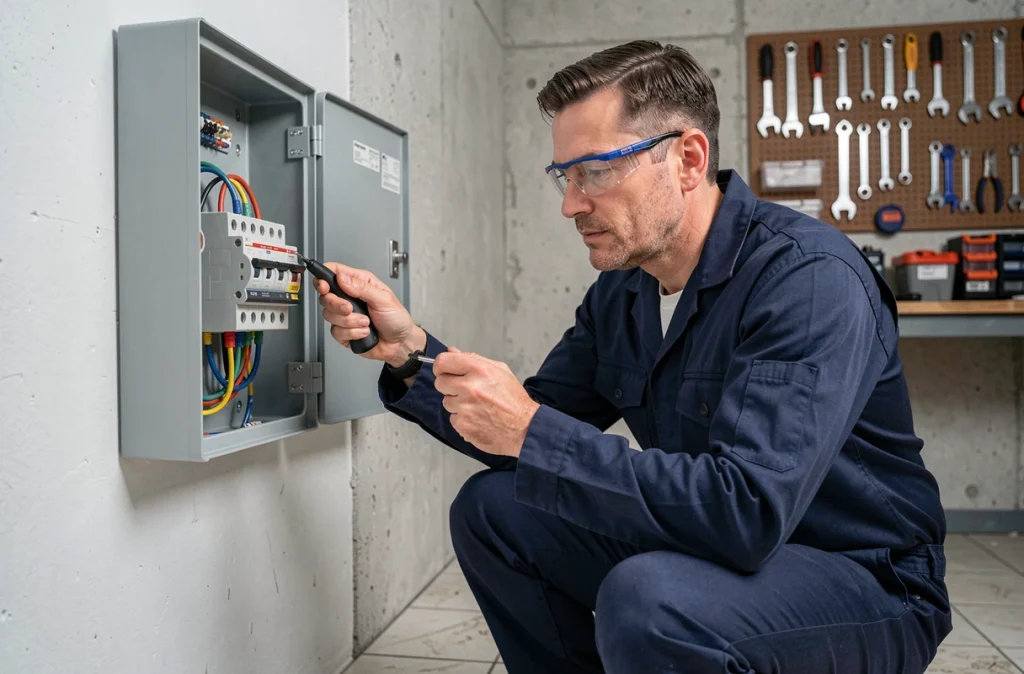

Équilibrage des phases au tableau électrique triphasé
L’équilibrage n’est pas qu’un conseil de bon sens : un déséquilibre prononcé entre les trois phases provoque des déclenchements du disjoncteur de branchement, même si la puissance totale souscrite n’est pas dépassée.
Pour équilibrer, il faut répartir les circuits gros consommateurs (chauffe-eau, plaques, borne de recharge) sur des phases différentes. Les circuits de prises classiques et d’éclairage, moins gourmands, servent de variable d’ajustement.
- Listez la puissance de chaque circuit spécialisé et affectez-le à une phase.
- Additionnez les puissances par phase : l’écart entre la phase la plus chargée et la moins chargée doit rester le plus faible possible.
- Reportez la répartition sur un schéma du tableau, en notant quelle rangée correspond à quelle phase.
- Après mise sous tension, vérifiez les intensités par phase avec une pince ampèremétrique lors d’un usage simultané des gros postes.
Un tableau triphasé bien équilibré évite les coupures inexpliquées et prolonge la durée de vie des protections.
La NF C 15-100 encadre chaque aspect d’une installation triphasée, du choix de la prise au type de DDR. Pour un bricoleur, le point le plus critique reste de consulter la bonne partie de la norme selon l’usage prévu, notamment la NF C 15-100-7-722 pour toute borne de recharge. Un circuit triphasé correctement protégé et équilibré fonctionne sans surprise, à condition de ne sauter aucune étape de dimensionnement.
