Le diamètre d’un tuyau acier ne suffit pas à garantir la conformité d’une installation d’eau potable ou de gaz domestique. Le choix repose autant sur les marquages, les certifications sanitaires et la nature du revêtement que sur la section nominale du tube.
ACS et marquages NF GAZ : ce qui rend un tube acier conforme avant même de parler diamètre
Nous observons régulièrement des erreurs de prescription liées à une focalisation exclusive sur le DN. Un tube acier destiné au transport d’eau potable doit détenir une Attestation de Conformité Sanitaire (ACS), obligatoire depuis le décret du 11 janvier 2007 pour tout matériau en contact avec l’eau destinée à la consommation humaine. La validité de cette attestation est limitée à cinq ans : un tube certifié en 2019 dont l’ACS n’a pas été renouvelée n’est plus recevable sur chantier.
Pour le gaz, la logique diffère. Un flexible caoutchouc sans armature est limité à cinq ans d’utilisation. Un tuyau métallique onduleux à tresse portant le marquage « NF GAZ, PAS DE DATE LIMITE » échappe à cette contrainte de remplacement périodique. Cette distinction modifie radicalement le coût de possession et la maintenance prévisionnelle d’une installation.
Le tube acier galvanisé (revêtement zinc conforme EN ISO 1461) reste acceptable en eau potable sous réserve d’ACS valide. Le tube acier noir, lui, se destine au chauffage et au gaz, jamais à l’alimentation en eau de consommation sans traitement intérieur spécifique.
Diamètre nominal acier pour l’eau potable : DN et correspondances terrain
Le diamètre nominal (DN) d’un tube acier ne correspond ni au diamètre extérieur ni au diamètre intérieur, mais à une valeur conventionnelle héritée du système impérial. Cette nuance piège encore des installateurs qui confondent DN et diamètre réel lors du raccordement avec du cuivre ou du PER.
Alimentation principale et distribution intérieure
La conduite principale d’un logement individuel se dimensionne en fonction du nombre de points de puisage simultanés et de la pression disponible au compteur (généralement autour de 3 bars). En acier galvanisé, nous recommandons un DN 25 (1 pouce) pour la colonne principale, puis un DN 20 (3/4 de pouce) pour les dérivations vers salle de bain et cuisine.
Les piquages terminaux vers un lavabo ou un WC descendent à DN 15 (1/2 pouce). Ce dimensionnement suppose une pression réseau correcte. En dessous de 2 bars au compteur, il faut remonter d’un cran de DN pour compenser les pertes de charge.

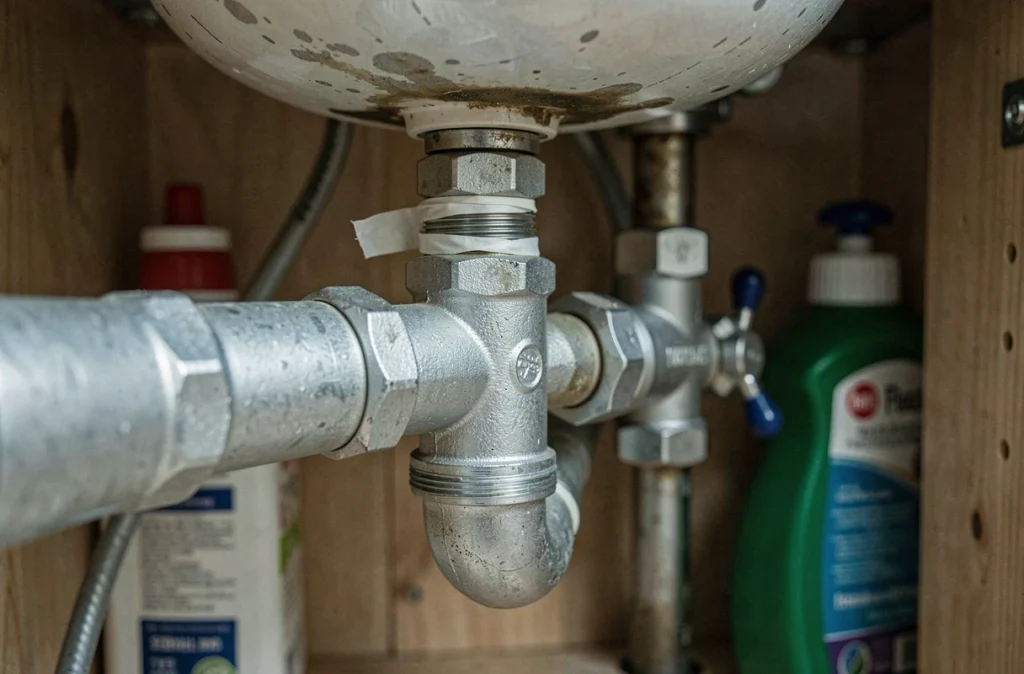

Raccords et compatibilité filetage
Les tubes acier EN 10255 se raccordent avec des raccords filetés conformes EN 10241. Le filetage cylindrique (série L ou série M selon l’épaisseur de paroi) impose de vérifier la compatibilité entre le tube et le raccord. Un raccord série L sur un tube série M provoque un défaut d’étanchéité sous pression.
Diamètre tuyau acier pour le gaz domestique : DN, pression et type de conduit
Le réseau gaz intérieur distingue deux tronçons : la conduite d’immeuble (entre le compteur et l’organe de coupure général) et l’installation intérieure (de l’organe de coupure aux appareils). Les exigences de diamètre varient selon la puissance cumulée des appareils raccordés.
- Pour une chaudière seule (puissance courante), un DN 20 en acier noir suffit sur un tronçon de quelques mètres.
- Lorsqu’on alimente une chaudière et une plaque de cuisson sur le même réseau, nous passons à DN 25 pour le tronçon commun afin d’éviter une chute de pression perceptible à l’allumage simultané.
- Au-delà de deux appareils gaz ou sur des longueurs dépassant une dizaine de mètres, un calcul de perte de charge selon le DTU 61.1 s’impose pour valider le DN retenu.
Le tube acier noir soudé (EN 10255, tarif 1 ou tarif 3 selon qu’il est roulé-soudé ou étiré sans soudure) reste le standard en gaz intérieur. Le tarif 3 (sans soudure) offre une meilleure tenue en pression et se justifie sur les installations collectives ou les passages en vide sanitaire soumis à contraintes mécaniques.
Kits PLT et alternatives récentes au tube acier fileté sur chantier
Les tubes PLT (Tuyaux en Acier Inoxydable Onduleux Gainés) changent la donne sur les installations gaz neuves. Vendus en kits prêts à poser avec raccords à sertir, ils suppriment le filetage sur site et réduisent considérablement le temps de pose. Leur marquage NF GAZ sans date limite les place au même niveau réglementaire qu’un tube acier noir traditionnel, avec un gain de flexibilité notable dans les rénovations où le passage en ligne droite est impossible.
En eau potable, le PER et le multicouche ont largement supplanté l’acier galvanisé dans le neuf. Le tube acier conserve sa pertinence sur les colonnes montantes d’immeubles anciens et les réseaux collectifs, où sa rigidité et sa résistance mécanique restent supérieures. Mais chaque remplacement partiel impose de vérifier la compatibilité galvanique au point de jonction acier/cuivre (risque de corrosion accélérée sans raccord diélectrique).
Tableau récapitulatif : diamètre tuyau acier selon l’usage
| Usage | DN recommandé | Type de tube | Certification requise |
|---|---|---|---|
| Alimentation eau potable principale | DN 25 | Acier galvanisé EN 10255 | ACS en cours de validité |
| Distribution eau potable secondaire | DN 20 | Acier galvanisé EN 10255 | ACS en cours de validité |
| Piquage terminal eau (lavabo, WC) | DN 15 | Acier galvanisé EN 10255 | ACS en cours de validité |
| Gaz – appareil unique | DN 20 | Acier noir EN 10255 | NF GAZ |
| Gaz – tronçon commun multi-appareils | DN 25 | Acier noir EN 10255 | NF GAZ |
| Gaz – kit PLT | Selon kit fabricant | Inox onduleux gainé | NF GAZ sans date limite |
Le choix du diamètre tuyau acier n’a de sens qu’adossé à la bonne certification. Un DN 25 en acier noir posé sur un réseau d’eau potable reste non conforme, quel que soit le débit qu’il autorise. Vérifier l’ACS pour l’eau, le marquage NF GAZ pour le gaz, et la compatibilité des raccords avec la série du tube : ces trois contrôles priment sur le seul dimensionnement en diamètre.
