Brancher une prise électrique avec 3 fils suppose de raccorder chaque conducteur à la bonne borne : phase sur L, neutre sur N, terre sur le symbole dédié. Le code couleur normalisé (NF C 15-100) facilite ce repérage, mais il ne couvre pas tous les cas de figure.
Dans les installations anciennes ou modifiées sans méthode, les couleurs de fils peuvent induire en erreur. Comprendre les marquages gravés sur la prise et savoir utiliser un testeur de tension devient alors la seule garantie d’un câblage fiable.
A découvrir également : Couleurs des fils électriques : phase et neutre
Fils dépareillés ou couleurs douteuses : vérifier avant de brancher
Les concurrents traitent longuement le code couleur standard. Le problème, c’est que ce code ne protège de rien quand l’installation a été bricolée ou date d’avant les années 1970. À cette époque, le rouge servait de phase et le noir de neutre, soit l’inverse de la convention actuelle où le noir est une couleur de phase.
Un fil noir dans un boîtier mural peut donc être un neutre (ancien code) ou une phase (code actuel). La couleur seule ne suffit pas à trancher.
Lire également : Comment réussir l'installation de la prise de terre dans une maison ancienne sans se tromper ?
Le testeur de tension comme arbitre
Un tournevis testeur (modèle à néon) ou un multimètre réglé sur tension alternative permet de lever le doute en quelques secondes. Si la pointe du testeur s’allume au contact d’un fil, c’est la phase. Le fil qui ne réagit pas est le neutre. Le troisième fil, raccordé à la borne centrale de la prise (symbole de terre), se vérifie en testant la continuité vers la barrette de terre du tableau.
Cette vérification est indispensable chaque fois que les couleurs ne correspondent pas aux repères L, N et terre gravés sur le mécanisme de la prise. Le repérage par borne est plus fiable que la couleur seule, surtout sur une installation dont on ne connaît pas l’historique.

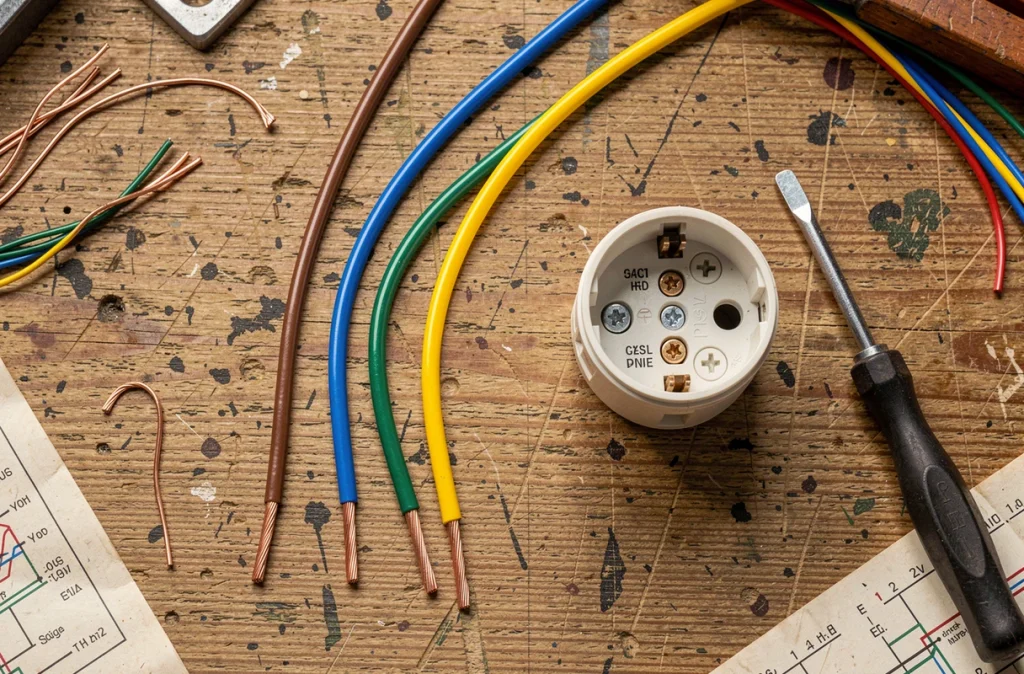

Bornes L, N et terre sur une prise : lire les marquages du mécanisme
Toute prise de courant 2P+T (deux pôles plus terre) comporte des marquages moulés ou gravés sur son socle arrière. Ces repères sont le point de départ du branchement, avant même de regarder la couleur des fils.
- Borne L (ligne/phase) : reçoit le fil de phase. En code couleur actuel, ce fil est rouge, marron ou noir. Sur les prises à vis, c’est souvent la borne située à droite, mais la position varie selon les fabricants.
- Borne N (neutre) : reçoit le fil bleu. Le bleu est une couleur réservée exclusivement au neutre par la norme NF C 15-100. Aucun autre conducteur ne peut porter cette couleur.
- Symbole terre : la borne centrale supérieure, reliée au picot métallique visible sur la face avant. Elle reçoit le fil vert/jaune, lui aussi couleur réservée et exclusive.
En pratique, la terre se raccorde en premier lors du montage. Ce geste garantit que la protection est en place avant même que la phase et le neutre soient connectés. Si un incident survient pendant le câblage, le conducteur de protection est déjà opérationnel.
Couleurs de fils et norme NF C 15-100 : ce qui est imposé et ce qui ne l’est pas
La norme impose deux couleurs exclusives : bleu clair réservé au neutre, vert/jaune réservé à la terre. Toute autre utilisation de ces couleurs constitue une non-conformité immédiatement détectable.
Pour la phase, la norme est plus souple. Rouge, marron, noir, gris, orange, violet : toutes les couleurs sont autorisées, à condition de ne pas utiliser le bleu ni le vert/jaune. En monophasé résidentiel, les couleurs les plus courantes restent le rouge, le marron et le noir.
Le cas du triphasé
Dans une installation triphasée, trois conducteurs de phase coexistent. La convention courante attribue le marron à la phase L1, le noir à L2 et le gris à L3, en plus du neutre bleu et de la terre vert/jaune. Cette logique dépasse le branchement d’une simple prise murale, mais elle explique pourquoi on peut trouver des fils gris ou marron dans un tableau domestique alimenté en triphasé.

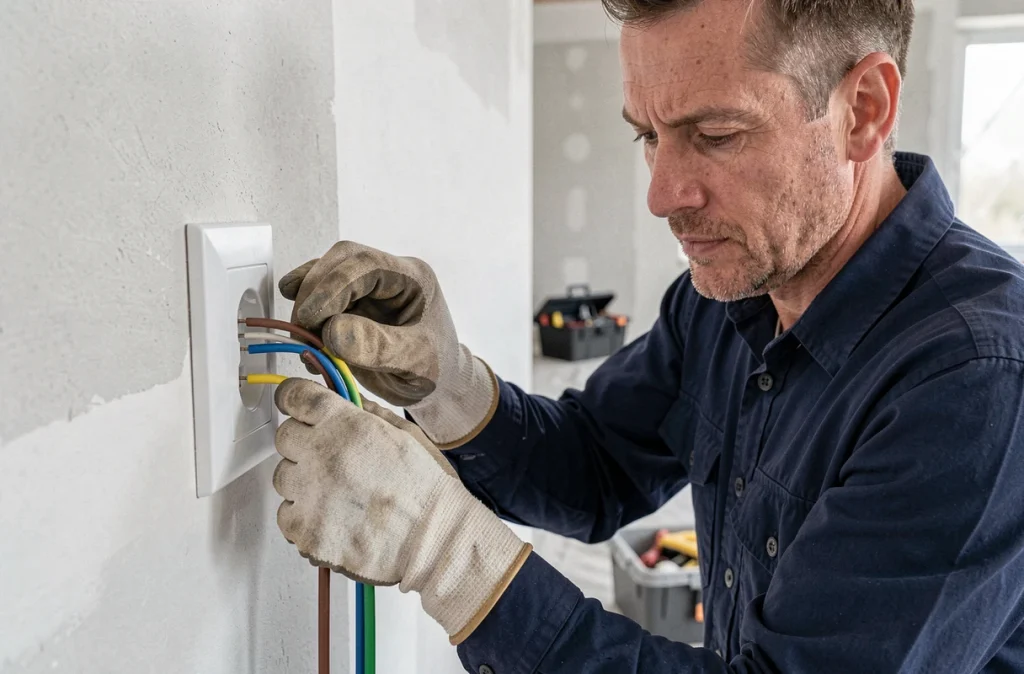

Branchement prise 3 fils : les étapes concrètes du câblage
Avant toute intervention, coupez le disjoncteur général au tableau électrique. Vérifiez ensuite l’absence de tension sur les fils avec un testeur, même si le disjoncteur est en position arrêt. Un disjoncteur défectueux ou un circuit mal identifié peut laisser passer du courant.
Dénudez chaque fil sur environ huit millimètres. Identifiez la phase (testeur), le neutre (bleu ou vérifié) et la terre (vert/jaune ou vérifié par continuité).
Raccordez d’abord le fil de terre à la borne centrale. Insérez ensuite le fil neutre sur la borne marquée N, puis le fil de phase sur la borne L. Serrez chaque vis fermement : un fil mal serré provoque un échauffement au point de contact, source fréquente de dysfonctionnement et de risque d’incendie.
Replacez le mécanisme dans la boîte d’encastrement, fixez la plaque de finition, puis rétablissez le courant. Testez la prise avec un appareil ou un vérificateur d’installation pour confirmer que la phase, le neutre et la terre sont bien à leur place.
Installation ancienne et fils sans couleur normalisée : limites du code couleur
Dans les logements construits avant la généralisation de la norme, il arrive de trouver des fils uniformément gris, ou des couleurs attribuées sans logique apparente. Le code couleur n’a aucune valeur si l’électricien précédent n’a pas respecté la convention.
Deux situations reviennent fréquemment. Des fils noirs utilisés comme neutre (ancien code pré-1970), et des fils rouges raccordés à la terre par erreur. Dans ces cas, seule la mesure au multimètre permet d’identifier chaque conducteur.
Si la vérification révèle une inversion phase/neutre, la prise fonctionnera en apparence normalement, mais certains appareils (notamment ceux avec un filtre secteur) peuvent présenter un défaut d’isolement. Une inversion entre phase et terre est bien plus dangereuse : le boîtier métallique d’un appareil relié à cette prise deviendrait conducteur.
Lorsque les couleurs sont ambiguës et que plusieurs circuits du logement semblent concernés, le recours à un électricien qualifié pour un diagnostic complet reste la démarche la plus sûre. Remettre en conformité un circuit ancien coûte moins cher que de gérer les conséquences d’un défaut d’isolement.
