Un bouton poussoir Legrand raccordé à un télérupteur fonctionne sur un principe binaire : une impulsion brève sur le poussoir envoie un signal à la bobine du télérupteur, qui change l’état du circuit d’éclairage. Quand l’appui ne produit plus rien, le réflexe courant consiste à remplacer le poussoir ou le télérupteur. Dans la majorité des cas, le matériel est intact et la panne se situe ailleurs dans la chaîne de commande.
Trois tests suffisent pour localiser le problème sans démonter l’installation. Ils ciblent successivement le mécanisme mural, le câblage de commande et le télérupteur au tableau.
Lire également : La vérification des réglages pour éviter un problème avec le poste à souder Parkside avec fil fourré
Sécuriser l’intervention sur un circuit bouton poussoir
Avant tout contrôle, couper le disjoncteur qui protège le circuit d’éclairage concerné ne suffit pas. La condamnation physique du disjoncteur (cadenas ou étiquette sur la poignée) empêche un réenclenchement accidentel par un autre occupant du logement pendant la manipulation.
Vérifier ensuite l’absence de tension aux bornes du poussoir avec un VAT (vérificateur d’absence de tension) ou un multimètre réglé sur voltmètre alternatif. Cette étape prend quelques secondes et écarte tout risque avant de toucher aux fils.
A voir aussi : Interior communication : comment repenser l'expérience au bureau ?
Test de continuité du poussoir Legrand au multimètre
Le premier test isole le mécanisme mural du reste du circuit. Il répond à une question simple : le contact interne du poussoir change-t-il d’état quand on appuie dessus ?
Réglez le multimètre sur la position testeur de continuité (mode bip sonore). Déconnectez les deux fils raccordés aux bornes du poussoir pour ne tester que le composant lui-même.
- Au repos (sans appuyer) : le multimètre ne doit pas émettre de signal sonore. Le circuit interne est ouvert, ce qui est normal pour un poussoir NO (normalement ouvert).
- En appuyant sur le bouton : le multimètre doit sonner franchement. Le contact se ferme et laisse passer le courant de commande.
- Si le bip est intermittent, faible ou absent à l’appui : le poussoir est défectueux. Le ressort de rappel ou la pastille de contact est usé.
Un poussoir Legrand qui ne change pas d’état de manière franche entre repos et appui est à remplacer, même si le câblage en amont est correct. Un contact hésitant produit des commutations aléatoires du télérupteur.
Câblage en parallèle ou en série : l’erreur qui imite une panne de poussoir
Quand plusieurs boutons poussoirs commandent le même point lumineux, ils doivent être raccordés en parallèle sur le fil de commande. Le retour de chaque poussoir rejoint le même point de connexion qui mène à la borne de commande du télérupteur (souvent marquée A1).
Un montage en série, où les poussoirs sont branchés les uns à la suite des autres, fonctionne partiellement. Le télérupteur peut réagir depuis un seul poussoir et rester muet depuis les autres, ou commuter de façon aléatoire selon les combinaisons.
Comment repérer un câblage en série sans tout démonter

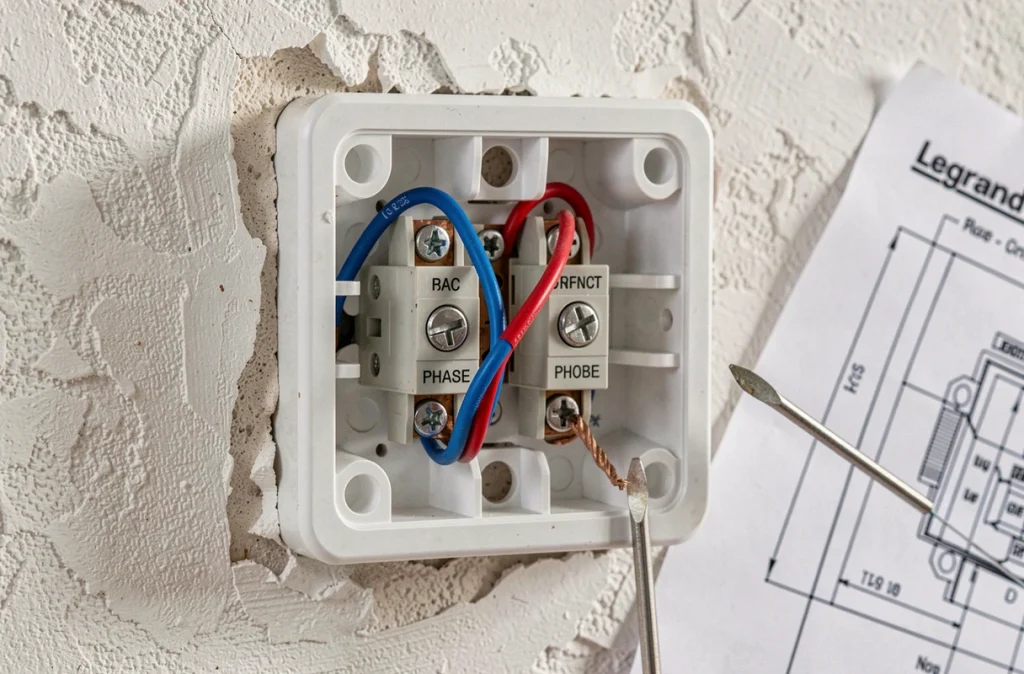

Après avoir coupé et condamné le disjoncteur, ouvrez la plaque du poussoir qui ne fonctionne pas. Observez le nombre de fils connectés à ses bornes :
- Deux fils (un arrivée, un départ vers le télérupteur) : câblage correct en parallèle, la panne est ailleurs.
- Trois fils ou plus avec des ponts entre poussoirs : possible montage en série. Chaque poussoir reçoit le fil du précédent au lieu de partir directement vers le retour commun.
- Un seul fil connecté et une borne vide : fil coupé ou déconnecté dans la boîte d’encastrement, la continuité du circuit de commande est rompue.
Le schéma de câblage d’un bouton poussoir Legrand sur télérupteur prévoit toujours une arrivée de phase (issue du disjoncteur) sur une borne et un retour de commande vers la bobine du télérupteur sur l’autre. Tous les poussoirs partagent ces deux mêmes fils.
Diagnostic au tableau électrique : tester le télérupteur sans démonter le poussoir
Si le poussoir passe le test de continuité et que le câblage est en parallèle, la panne se situe au tableau. Le télérupteur reçoit deux types de raccordement : le circuit de puissance (qui alimente la lampe) et le circuit de commande (qui reçoit l’impulsion du poussoir).
Vérifier la présence de tension sur la bobine
Remettez le disjoncteur en service. Réglez le multimètre sur voltmètre alternatif. Mesurez la tension entre les bornes A1 et A2 du télérupteur pendant qu’une autre personne appuie sur le poussoir.
Une tension doit apparaître uniquement pendant la durée de l’appui. Si aucune tension n’apparaît, le fil de commande est coupé entre le poussoir et le tableau, ou le disjoncteur de protection ne réalimente pas ce circuit.
Si la tension apparaît bien mais que le télérupteur ne commute pas, la bobine du télérupteur est hors service. Le mécanisme interne est bloqué ou grillé.
Inversion des bornes A1 et A2
Sur certains télérupteurs, l’inversion des bornes A1 et A2 empêche la bobine de fonctionner correctement. A1 reçoit le retour de commande (fil venant du poussoir), A2 est raccordé au neutre. Inverser ces deux fils peut suffire à rétablir le fonctionnement sans changer de matériel.
Récapitulatif des trois tests pour isoler une panne de branchement bouton poussoir Legrand
Le premier test (continuité du poussoir) vérifie le composant mural. Le deuxième (inspection du câblage parallèle) contrôle la topologie des fils entre les poussoirs. Le troisième (tension aux bornes du télérupteur) confirme que le signal arrive bien au tableau et que la bobine réagit.
Suivre cet ordre évite de remplacer un télérupteur alors que le problème était un fil desserré dans une boîte d’encastrement, ou de racheter un poussoir Legrand alors que la bobine du télérupteur était simplement raccordée à l’envers. La panne la plus fréquente sur un circuit d’éclairage commandé par bouton poussoir reste un contact desserré ou un fil de retour mal raccordé, pas un composant grillé.
